什么是 LCD 背光模組？

LCD 背光模組體現了“發光與成像分離”這一核心架構原理，作為不可或缺的照明光源，它賦予了被動的液晶層生成可見圖像的能力。從概念上講，它不僅僅是一盞燈，更是一個基礎性的子系統，決定了 LCD 顯示器的亮度、對比度以及整體的視覺表現能力。

• LCD 背光模組的概念內涵

從核心來看，LCD 背光模組代表了顯示工程領域的一項基本設計原理：即發光與成像的分離。與 OLED 等自發光顯示技術不同（后者每個像素都能獨立發光），液晶顯示器（LCD）本質上屬于被動式顯示。液晶本身并不發光；它們僅通過扭轉和排列來阻擋或透射光線。因此，LCD 背光模組充當了不可或缺的光源，為圖像注入了生命力，將原本無色的像素陣列轉化為生動鮮活的視覺體驗。

從概念層面理解，LCD 背光模組可被視為一個受控的照明系統，它與兩個關鍵組件協同工作：液晶層和彩色濾光片。其主要功能是為面板后方提供一個均勻、穩定且可調節的光源。當液晶分子響應電壓信號調整其排列方向時，它們便調節了透過光線的強度，從而控制有多少光線能夠穿過紅、綠、藍三色濾光片。從這個意義上講，LCD 背光模組奠定了亮度的基礎，而液晶分子則充當了精密的“閥門”，逐個像素地塑造出最終的圖像。

LCD 背光模組的演進歷程，也折射出一種概念思維的轉變——即從單純的照明功能向主動式圖像增強功能的轉變。早期的背光方案采用冷陰極熒光燈（CCFL），雖然能提供均勻的光線，但在控制靈活性上存在局限。而現代基于 LED 的背光技術——尤其是那些采用了全陣列局部調光（Full-array Local Dimming）和 Mini-LED 技術的方案——已將 LCD 背光模組視為一種自適應組件，能夠針對屏幕的不同區域動態地調節光照強度。這一轉變使得背光模組不再僅僅是一個靜態的輔助元件，而是成為了提升對比度、優化 HDR 性能以及提高能源效率的關鍵參與者。

綜上所述，LCD 背光模組絕不僅僅是屏幕后方的一盞燈；這是一個基礎性的子系統，它決定了LCD顯示器的亮度、均勻度、色域以及整體視覺表現能力。其核心理念在于“光源提供”與“光線調制”之間精妙的分工——正是憑借這一架構，LCD技術得以在從智能手機到大尺寸電視的各類產品領域中始終占據主導地位。

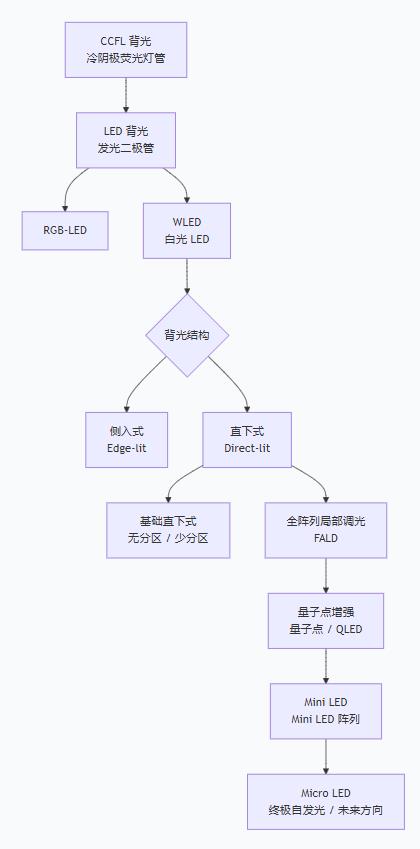

LCD背光模組的演進歷程

LCD背光技術的發展歷程，折射出業界對更高亮度、更精細對比度控制及更寬廣色域的不懈追求。在早期階段，LCD背光系統主要依賴?yán)潢帢O熒光燈（CCFL）；盡管這種光源能提供均勻的照明效果，但其體積龐大、能耗極高，且對環境不夠友好。向LED背光技術的轉型標志著一個重要的轉折點：LCD背光系統變得更加輕薄、節能，并具備了動態調光的能力。

隨著LED技術的日趨成熟，兩種截然不同的背光架構應運而生。側入式LCD背光系統將LED光源排布在屏幕邊緣，雖然這種設計有助于實現超薄機身，但也限制了局部調光的精準度。直下式LCD背光陣列則將LED光源直接置于面板后方，從而為實現更高級別的局部調光技術奠定了堅實基礎。全陣列局部調光（FALD）技術的引入，通過將背光劃分為多個可獨立控制的區域，極大地提升了LCD背光的整體性能，不僅顯著增強了畫面對比度，還有效抑制了光暈現象。

隨后的技術創新進一步完善了LCD背光系統。以QLED技術為代表的量子點增強層，通過將藍色LED光轉化為純凈的紅光與綠光，極大地拓展了色彩表現力。而最新的突破性技術——Mini LED，則將數千顆微型LED集成至背光陣列之中，實現了數千個獨立的調光分區；這使得LCD背光在保持其固有的高亮度和長壽命優勢的同時，在對比度表現上已足以媲美OLED技術。展望未來，Micro LED被視為顯示技術演進的終極形態——盡管從技術本質上講，它屬于一種自發光技術，但它依然傳承并延續了LCD背光技術發展歷程中所確立的那種對精準、高密度光線控制的設計理念。從CCFL到Mini LED，LCD背光已然完成了從單純的照明光源向一種動態化核心組件的華麗蛻變，并以此重新定義了現代顯示設備的卓越視覺體驗。

LCD背光模組的結構

LCD背光模組是一種經過精密工程設計的光學組件，旨在為LCD面板提供均勻的照明。作為其核心，LCD背光模組始于安裝在柔性印刷電路板（FPC）上的LED芯片——這些芯片通過FPC膠固定，構成了主要的光源。隨后，光線由導光板引導，從而將照明均勻地分布至整個表面。

導光板下方鋪設著反射膜，其作用是將任何向下傳播的光線反射回上方，以實現光能利用效率的最大化。在導光板上方，一系列光學膜層構成的堆疊結構用于提升光線品質：首先由擴散膜對光線進行勻化處理；緊接著，下增亮膜和上增亮膜（即棱鏡片）將光線匯聚并導向觀看者，從而顯著提升屏幕亮度。此外，遮光膜則用于防止邊緣區域出現不必要的光線泄漏。

所有這些組件均被精密對齊并固定在結構框架內部：塑料框負責將各光學層精準定位，而鐵框則提供結構剛性、散熱功能以及電磁屏蔽保護。這些組件協同工作，共同構成了完整的LCD背光模組，在光學性能、機械穩定性及熱管理方面實現了完美的平衡。LCD背光模組的品質直接決定了屏幕的亮度均勻性、能源利用效率以及整體的視覺體驗。

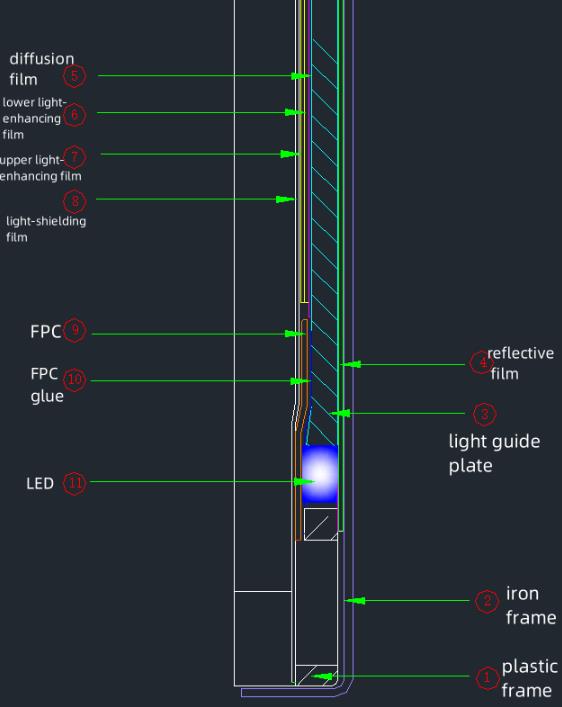

LCD背光模組中各組件的作用

• 塑料框：在LCD背光模組內部，塑料框提供保護性支撐，用于固定所有內部層級組件，并確保整個組件結構的完整性。

• 鐵框：由鐵質材料制成，鐵框憑借其堅韌的特性，對LCD背光模組起到加固作用，有效防止在搬運和操作過程中發生機械變形或破裂。

• 導光板： 作為LCD背光模組的核心光學組件，導光板由光學級亞克力材料制成。它接收來自LED的光線，并通過精密排布的導光點將其均勻地分布至整個表面，從而確保光照的均勻性。

• 反射膜： 位于導光板下方，LCD背光模組中的反射膜將原本可能從底部逸出的光線重新反射向上，從而提高了整體的光利用效率。

• 擴散膜：作為LCD背光模組中的關鍵元件，擴散膜通過其內部嵌入的散射顆粒對入射光進行散射處理，從而使光線均勻化，將點光源或線光源轉化為適用于LCD顯示屏的均勻面光源。

• 6&7. 上、下增亮膜：這些棱鏡結構的薄膜對于LCD背光模組的亮度表現至關重要。通過將散射的光線匯聚并導向前方，它們顯著提升了顯示屏的軸向亮度及整體亮度均勻性。

• 遮光膜： 遮光膜用于防止LCD背光模組邊緣出現光束散逸（散光）及漏光現象，確保所有發出的光線都能被有效地導向至顯示屏的有效顯示區域。

• FPC（柔性印刷電路板）： 在LCD背光模組內部，F(xiàn)PC提供帶有正負極端的導電通路，負責向LED供電。

• FPC膠：通常由硅膠制成，F(xiàn)PC膠用于將柔性電路板牢固地固定在LCD背光模組的指定位置上，同時提供防水和防腐蝕功能，以保護電氣連接點。

• LED：作為LCD背光模組的核心發光源，LED負責將電能轉化為光能；這些光線最終穿透整個光學堆疊層，從而在屏幕上形成可見的圖像。

LCD背光模組是液晶顯示器的不可或缺的伙伴

液晶顯示器由兩個基本組件構成：LCD單元（即液晶玻璃）和LCD背光模組。LCD單元包含夾在兩塊玻璃基板之間的液晶層，以及彩色濾光片和薄膜晶體管。然而，液晶本身并不發光。它們的功能純粹是充當“光閥”，通過扭轉和排列來透射或阻擋光線。因此，如果沒有LCD背光模組，LCD單元對于觀看者而言將完全不可見。

在典型的組裝結構中，LCD背光模組直接位于LCD單元的后方。這兩個組件經過精密對準并相互貼合——通常被整合在同一個框架結構內——從而構成一個完整的顯示面板。LCD背光模組充當唯一的照明光源，通過其內部的LED陣列產生均勻的光線。這些光線向上穿過光學堆棧——包括擴散膜、棱鏡片和反射層——以確保在進入LCD單元之前，整個顯示表面具有均勻的亮度分布。

當均勻的光線抵達LCD單元后，受薄膜晶體管發出的電信號控制，液晶會選擇性地旋轉，從而調節穿過每個子像素的光量。隨后，光線穿過彩色濾光片（紅、綠、藍三色），這些濾光片賦予被調節的光線以色彩，最終形成一幅全彩圖像。在這一工作流程中，LCD背光模組提供了基礎的光源亮度，而LCD單元?jiǎng)t充當了塑造圖像的精密快門。

LCD背光模組的重要性無論如何強調都不為過。其光學性能直接決定了屏幕的最大亮度、對比度、色彩均勻性以及能源效率。高質量的LCD背光模組能夠?qū)崿F(xiàn)諸如“局部調光”（以呈現更深邃的黑色）和HDR（高動態范圍）性能等高級功能，從而顯著提升視覺體驗。相反，即使配備了最先進的LCD單元，如果搭配的是劣質的背光模組，也無法呈現出令人滿意的圖像效果。LCD背光模組與LCD單元共同構成了一個共生系統——前者提供光源，后者控制光線——這使得LCD背光模組對于液晶顯示器而言，確實是不可或缺的關鍵組件。

LCD 背光模組有哪些不同類型？

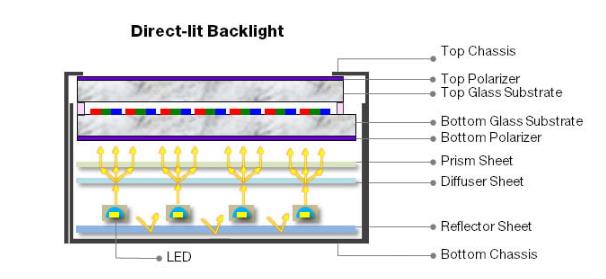

l 正背光

此類 LCD 背光模組的結構特征在于，其平面光源橫跨并覆蓋了整個液晶顯示器件的背面。在直下式 LCD 背光模組中，這一整體背光源既可以是連續且均勻的平面光源——例如 EL 面板或平面熒光燈；也可以是由大量點光源陣列組合而成的均勻背景光源，或是由點光源與反射器協同構成的背光配置——例如點陣式 LED 或白熾燈背光方案。直下式 LCD 背光模組具有極佳的光均勻度和高亮度特性，因此特別適用于那些對顯示性能要求至關重要的應用場景。

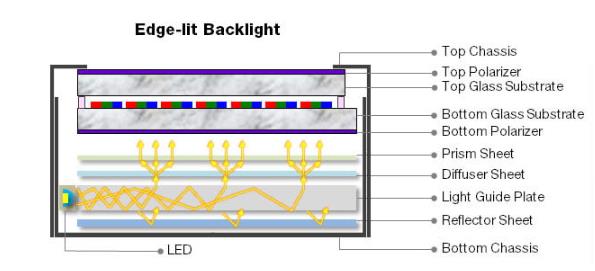

l側背光

側入式LCD背光模組的結構特征在于，其線性或點狀光源被布置在液晶顯示器件的側邊緣。通過特制的導光板及光學勻光器件，該背光模組能將側向入射的光線轉化為均勻的背景照明，其照明范圍恰好契合LCD顯示窗口的尺寸，并緊貼于液晶表面。側入式LCD背光模組通?？梢栽O(shè)計得極其纖薄，從而有助于實現外觀時尚、輕薄的產品設計。此外，它能確保整個屏幕亮度均勻；且由于光源位于側邊，燈泡產生的熱量對液晶顯示屏的影響也相對較小。然而，側入式LCD背光模組的光利用效率通常低于直下式背光模組，一般在40%至50%之間。

這兩種配置均為至關重要的LCD背光模組解決方案，各具獨特的優勢；具體選用哪種方案，往往取決于設計時的首要考量——究竟是優先追求極致的光學性能，還是旨在實現超薄的產品形態。

正背光與側面LCD 背光模組的特性差異

 如何為您的 LCD 顯示屏選擇合適的 LCD 背光模組？——關鍵考量

• 消費電子產品（智能手機、筆記本電腦）：選用側入式 LCD 背光模組，以實現纖薄的外形設計和高能效。

• 電視和顯示器：選用直下式 LCD 背光模組（具備全陣列局部調光功能）或 Mini LED 背光模組，以獲得卓越的對比度和 HDR 性能。

• 工業、車載或戶外顯示屏：選用具備強大熱管理能力的超高亮度直下式 LCD 背光模組。

亮度與均勻性

• 室內使用：250–400 尼特的亮度即已足夠。

• 戶外或高環境光照環境：應選用額定亮度在 800 尼特及以上的 LCD 背光模組。

• 通常而言，直下式背光模組在亮度均勻性方面的表現優于側入式設計。

局部調光與對比度

• 若需呈現深邃的黑色和極高的對比度，應選用搭載全陣列局部調光（FALD）或 Mini LED 技術的 LCD 背光模組；此類技術可實現精準的分區控制，并最大程度地減少光暈效應。

結構尺寸限制

• 側入式 LCD 背光模組：是實現超薄產品設計的理想選擇。

• 直下式 LCD 背光模組：雖然模組厚度較大，但能提供更為卓越的光學性能。

功耗與熱管理

• 側入式 LCD 背光模組：功耗較低，適用于采用電池供電的設備。

• 高亮度直下式 LCD 背光模組：發熱量較大，因此需要配備充分的散熱措施（例如：采用鐵框結構或加裝散熱片）。

與 LCD 液晶面板的兼容性

• 務必確保所選用的 LCD 背光模組在尺寸、安裝對位、電氣規格以及光學堆疊高度等方面均與 LCD 液晶面板相匹配，從而避免出現亮度均勻性問題或結構干涉現象。
